Wie versprochen gibt es diesmal ein spektakuläres 'Fly-by', d.h. einen mikroskopischen Rundflug zu sehen. Das aus der Vogelperspektive betrachtete Objekt ist ein sogenanntes Tönnchen, d.h. ein Bärtierchen im Trockenzustand.
Der experimentelle Aufwand für eine derartige Betrachtung ist erheblich höher als bei unseren sonstigen Mikroaufnahmen.
Nicht zuletzt möchten wir die Juniorforscher vor übereilten Schritten warnen und ausdrücklich dazu auffordern, vor etwaigen Umbauten an Vaters teurem Forschungsmikroskop eine offizielle Genehmigung einzuholen.

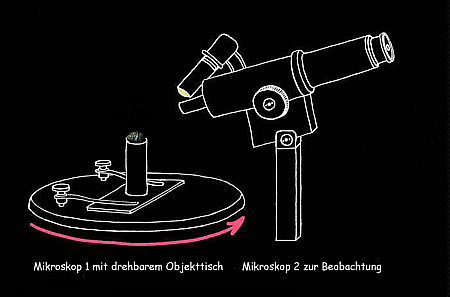

[ Experimenteller Aufbau ]

Experimenteller Aufbau
zur Erzeugung eines mikroskopischen
'Fly-bys':
Das Mikroskop 2 (rechts im Bild) betrachtet das Bärtierchen auf dem drehbaren Objekttisch des Hilfsmikroskops (links)

Das Tönnchen wird wie gezeigt auf einem zylindrischen Podest plaziert. Der Zylinder hat lediglich die Funktion, das Objekt etwas vom Tisch anzuheben, damit die Beobachtungsoptik des zweiten Mikroskopes ungehindert bis zum erforderlichen Arbeitsabstand heranfahren kann und hierbei nicht vom drehbaren Objekttisch behindert wird.
Als Beleuchtung genügt einfaches Taschenlampenlicht, welches von schräg vorne auf das Tönnchen fällt.
Nun muß das Objekt mit Hilfe des Objektträgers so zentriert werden, daß es beim Drehen des Objekttisches nicht aus der Mittelachse herauswandert. Es kann etwas nervig werden, wenn in Ihrem Arbeitszimmer gerade jetzt ein Säugling kräht. Deshalb: Wickeln und füttern Sie den Säugling vorab, dann haben Sie zum Montieren und Zentrieren mehr Zeit und Ruhe!
Nach dem Zentrieren wird der Objekttisch schrittweise jeweils etwa um 5 Grad gedreht und in jeder Position eine Mikroaufnahme angefertigt. Es ist natürlich wichtig, alle Einzelaufnahmen der Serie unter möglichst konstanten Bedingungen (Belichtungszeit, Weißabgleich etc.) aufzunehmen.

Mit Hilfe einer geeigneten Software (z.B. "Daves Targa-Animator" oder "bmp2avi") aus dem Internet lassen sich die Einzelbilder anschließend zu einem Film montieren. Es ist immer wieder erstaunlich zu sehen, daß der Film ein deutliches Mehr an räumlicher Information zu bieten hat und in gewissen Grenzen auch eine Vorstellung von den Reflektionseigenschaften der Oberfläche bietet:


html5 video by EasyHtml5Video.com v3.5

Video-Clip: Bärtierchen
im Trockenzustand ('Tönnchen'),
auf Moospflänzchen sitzend.
Länge des Tiers ca. 0,15 mm.

Dateigröße ca. 0,56 MB.

Aufnahmeobjektiv:
Achromat 10x/0.30 der Fa. Meopta
